09CrCuSb（企业代号ND钢）耐硫酸低温露点腐蚀用钢（ND钢板，ND钢管，09CrCuSb钢板，09CrCuSb钢管等）

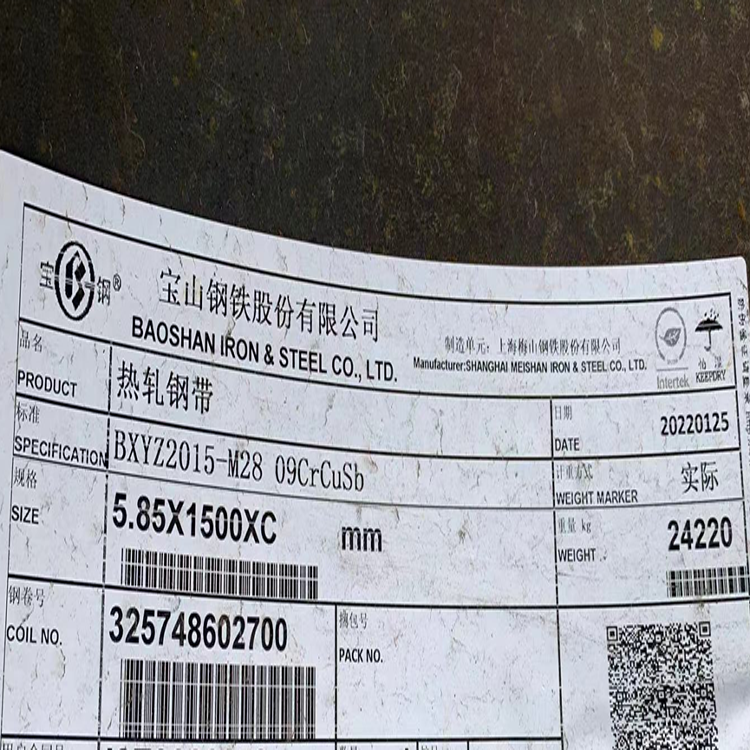

09CrCuSb钢板09CrCuSb钢板/09CrCuSb耐酸腐蚀卷/09CrCuSb耐酸钢定尺板
材料说明
95年国家新产品,获中石化公司,机械部科技二等奖;获国家科委举办的世界博览会金奖，97年入GB150-1998标准。1999年8月获由全国压力容器委员会，国家技术监督局颁发的技术评审证书。已纳入《加工高硫原油装备是主要设备设计选材导则》SH/T3096-2001 ，《中华人民共和国/钢制压力容器》GB150-1998《工业内部标准》Q/TDGG0039-2004等国家及行业权威标准。该产品广泛用于高含硫烟气中，燃煤锅炉，燃油锅炉，省煤器、空气预热器、余热锅炉、热交换器和蒸发器等设备及有一定耐硫酸露点腐蚀的各类产品，GB26132-2010《硫酸工业污染物排放标准》。
用途
09CrCuSb（ND钢）钢是以燃煤锅炉，燃油锅炉；电炉的热交换、烟管、烟囱,锅炉空气预热器，省煤气，换热器，冷凝冷却器，蒸发器等用途为目的开发的具有耐硫酸露点腐蚀的热轧钢板、钢管。其优越的耐硫酸露点腐蚀的性能及非常高的性价比，是完全可以代替不锈钢，超越不锈钢（在耐硫酸露点腐蚀方面）的好材料，ND钢具有重大经济意义，符合当今长寿.节能.环保等“绿色”观念和国家发展政策导向。
ND钢 即09CrCuSb 钢是目前国内外理想的“耐硫酸低温露点腐蚀”用钢材，ND钢广泛用于制造在高含硫烟气中服役的省煤器，空气预热器，热交换器和蒸发器等装置设备，用于抵御含硫烟气结露点腐蚀。ND钢还具有耐氯离子腐蚀的能力。ND钢管主要的参考指标（70摄氏度50%H2SO4溶液中浸泡24小时），与碳钢，日本进口同类钢，不锈钢耐腐蚀性能相比，要高于这些钢种。产品经国内各大炼油厂和制造单位使用后受到广泛好评，并获得良好的使用效果。具体数据见下表：
ND钢腐蚀率比较，mg/c㎡.h(70℃50%H2SO4)
钢种 ND CRIR(日本） 1Cr18Ni9 Corten 20G
腐蚀速率 7.30 13.40 21.70 63.00 103.50
09CrCuSb(即ND钢)
标准
Q/TDGG0039-2004-----工业内部标准
GB 150.2-2011——压力容器第2部分
用途
广泛应用于电厂和炼油厂制造在高含硫烟气中工作的省煤器、空 气预热器、热交换器和蒸发器等用以抵御含硫烟气结露腐蚀。
机械性能
牌号 | 抗拉强度(Mpa) | 屈服强度(Mpa) | 伸长率(%) |
09CrCuSb | 390-550 | ≥245 | ≥25 |
化学成份
牌号 | 化学成分(%) | |||||||
C | Si | Mn | Cr | Cu | Sb | P | S | |
09CrCusb | ≤0.10 | 0.20-0.40 | 0.35-0.65 | 0.70-1.20 | 0.25-0.45 | ≤0.10 | ≤0.10 | ≤0.10 |
GB 150.2-2011中的化学成分
牌号 | 化学成分（%） | |||||||
C | Si | Mn | P | S | Cr | Cu | Sb | |
09CrCuSb | ≤0.12 | 0.20~0.40 | 0.35~0.65 | ≤0.030 | ≤0.020 | 0.70~1.10 | 0.25~0.45 | 0.04~0.10 |
09CrCuSb钢（ND钢）同其它钢种的比较
钢种 | 09CrCuSb（ND钢） | CRIR(日本) | 1Cr18Ni9 | Corten | S-TEN（日本） | A3（Q235B） |
腐蚀速度 | 7.30 | 13.40 | 21.70 | 63.00 | 27.4 | 103.50 |
倍数 | 1 | 1.84 | 2.97 | 8.63 | 3.75 | 14.11 |
共有条评论 网友评论
